【入力制御(C)メニュー】 > 下図取り込み(DXF)・表示
◆ 「下図取り込み(DXF)・表示」では、下図(DXF)を取込むことができます。
座標入力を伴う入力画面実行中に、「右クリック」または「入力制御」のプルダウンメニューより〔下図取込み(DXF)・表示〕を選択します。

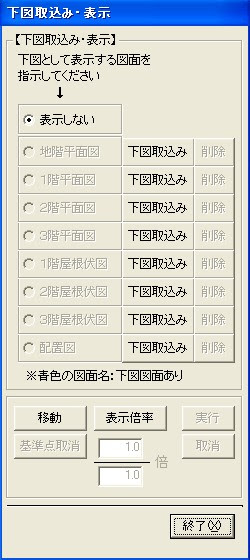

下図取込み・表示メニューが表示されます。

入力フェーズでDXFファイルを取込んで、入力時の下図として表示できます。

下図取り込み1   下図取り込み2

下図取込みで取込んだ図面が、表示可能なフェーズは下記の通りです。
①部屋入力     ②一般開口入力    ③階段入力
④線分入力     ⑤柱入力       ⑥インテリア入力
⑦屋根入力     ⑧配置入力      ⑨エクステリア入力
⑩部屋コピー    ⑪スキップ入力    ⑫床模様入力
⑬物件回転・反転

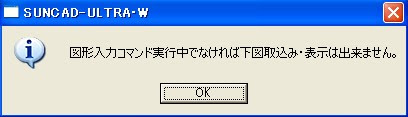

入力画面でない状態では下図取込み・表示は行えません。
補助線作成4

各ボタンの機能は以下の通りです。

表示ボタン
  表示する図面を選択します。
  青色文字の図面が選択可能です。

下図取込みボタン
  図面修正機能を使用して、下図図面を取込みます。

削除ボタン
  下図図面を削除します。

移動ボタン
  表示図面の移動をします。

表示倍率ボタン
  表示倍率を変更します。

下図として取込める図面数(8図面)
  図面名と取込む図面内容が違っても結構です。
  地階平面図・1階平面図・2階平面図・3階平面図
  1階屋根伏図・2階屋根伏図・3階屋根伏図
  配置図
