オペレーションマップ
伏図システム
【応用入力(A)メニュー】 > 床伏図入力(土台・根太)
◆ 「床伏図入力」では、自動生成された床伏に「追加・修正・削除」を行います。
「応用入力」のプルダウンメニューから、《床伏入力》を選択することにより、下記の画面が表示されます。

タブをクリックしますと該当ページをご覧いただけます。 ↓

桁・梁 土台 火打土台 大引 床組合成 根太 根太(ピッチ) 根太(線分) 床組分割 床伏入力に入りますと、入力領域には1階間仕切線分及び、自動設計後の床伏情報が表示されます。
処理ウィンドウより処理したい床伏項目を選択し、当項目に関して「追加・修正・削除」を行います。
床伏入力メインメニューより、タブシートの[土台・根太]もしくは[桁・梁]を選択することにより、各項目の入力メニューに入ります。

表示機能により入力する画面表示を選択できます。
床伏図入力2

床伏図入力3

床伏図入力4

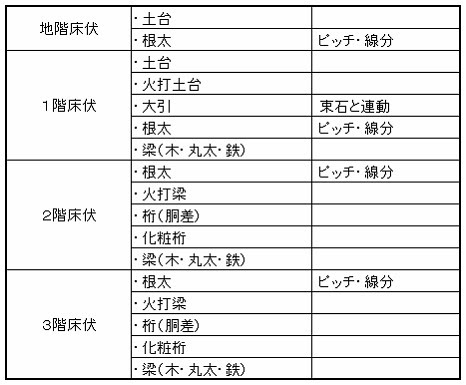

各入力項目を以下に示します。
床伏図入力5

床伏入力を終了する場合は[終了]をクリックします。
[はい(Y)]をクリックしますと、入力した内容を保存します。
[いいえ(N)]をクリックしますと、入力した内容は保存せずに終了します。
[キャンセル]をクリックしますと、床伏入力を続けることができます。
保存
