【基本入力(I)メニュー】 > 〔部屋情報入力〕 > 高さ入力
◆ 「高さ入力」では、部屋毎に、高さの修正を行う事ができます。

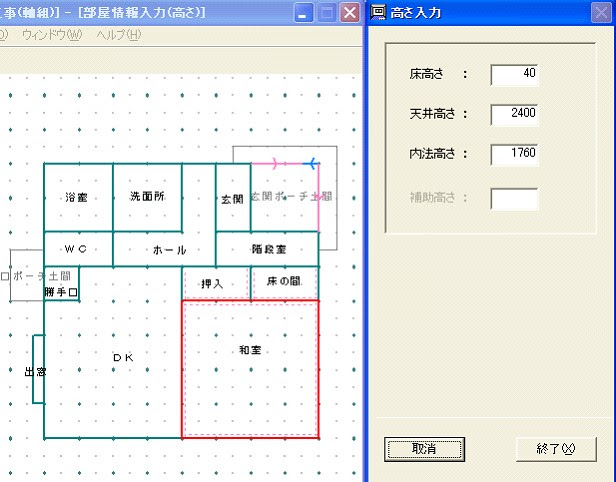

部屋情報入力メニューから、[高さ入力]を選択しますと、下記の画面が表示されます。
高さ入力1

変更したい部屋内を一点クリックですることで、その部屋に設定されている各高さが表示され、変更することが可能な状態になります。
初期化後の数値は、基本入力の[部屋入力-高さ変更入力]の数値と同じです。
各項目のテキストボックスに数値入力します。
・床高
  標準床高を基準(0)とした値を指示します。
・天井高
  床板面(床高)を基準とした値を指示します。
・内法高
  床高を基準とした値を指示します。
・補助高
  床の間の落掛高さ、地袋の地板の高さなど、上記では表現できない高さを補助高として指示します。

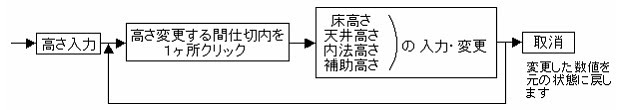

入力手順は下記の通りです。
高さ入力2
