【基本入力(I)メニュー】 > 〔部屋情報入力〕 > 天井面入力
◆ 「天井面入力」では、部屋毎に天井面を入力することができます。
部屋情報入力メニューから、[天井面入力]を選択しますと、下記の画面が表示されます。
天井面入力1

・指定点作成
モジュール上に点がない場合に作成します。
・面入力
  天井面を閉ループ入力します。
  閉ループ入力後、高さ基準線を指示します。
  基準線高さのデフォルトは天井高です。
・天井面勾配・高さ
  [高さ]テキストボックスにより、基準線高さの変更ができます。
  基準線からの[上り][下り][水平]の各状態を指示します。
  [上り/下り]を指示した場合は、勾配を入力します。
・天井面構成線属性
  [天井棟木][天井隅木]の指示を行います。
  天井面を入力した後、属性の入力をします。

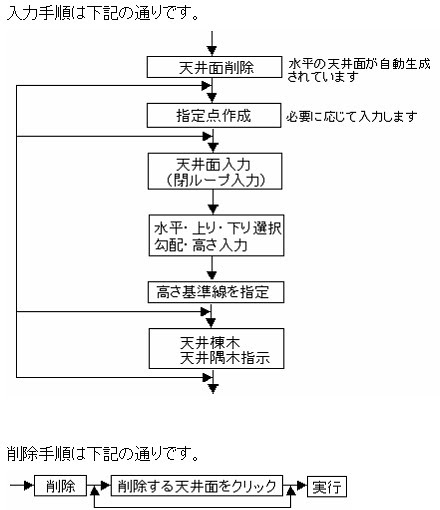

※水平天井面が自動生成されていますので、
  新規に天井面を入力する場合は、天井面の削除を行ったうえ操作することになります。
天井面入力2
