◇ オペレーションマップ>伏図・法規・内観>内観パース>基本入力>部屋情報入力>造作材寸法入力

オペレーションマップ
内観パース
【基本入力(I)メニュー】 > 〔部屋情報入力〕 > 造作材寸法入力
◆ 「造作材寸法入力」では、造作材の指示ができます。
部屋情報入力メニューから、[造作材寸法入力]を選択しますと、下記の画面が表示されます。

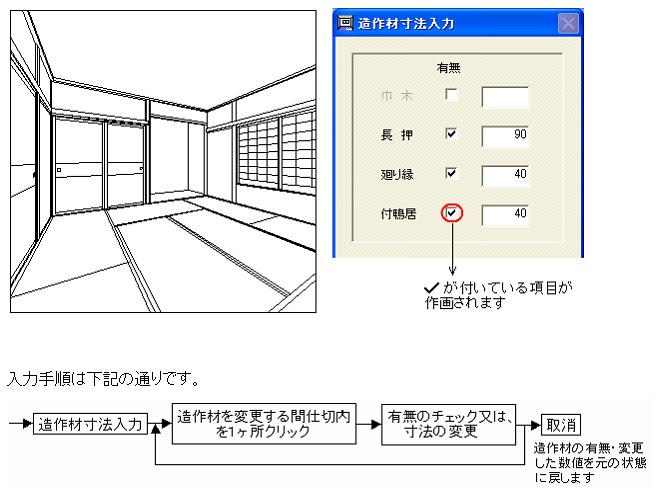

造作材寸法入力1

・巾木
巾木の有無及び寸法指示(デフォルト90mm)
・長押
長押の有無及び寸法指示(デフォルト90mm)
・廻り縁
廻り縁の有無及び寸法指示(デフォルト和室40mm・洋室25mm)
・付け鴨居
付け鴨居の有無及び寸法指示(デフォルト40mm)
入力対象として、選択した部屋の造作材情報が表示されます。
造作材名のチェックボックスに「チェック印」が付いているものが、現在作画対象にあることを示しております。
造作材名のチェックボックスを指示することにより、造作材の作画有無の指示ができます。
造作材を有りにした場合は、右のテキストボックスにデフォルト値が表示されます。
デフォルト値以外の任意値は、テキストボックスを指示し数値入力します。
造作材寸法入力2
