【応用入力(A)メニュー】 > 図面表示
◆ 「図面表示」では、作成した各図面を画面に表示させてチェックすることができます。
「応用入力」のプルダウンメニューから《図面表示》を選択することにより、下記の画面が表示されます。
図面表示


【軸組/RF】
図面表示1

【2x4】
図面表示2


図面分類選択メニューを開きますと、上記右側の図面分類が表示されますので、ここから表示させたい図面の図面分類を選択します。
作成した図面の一覧から表示したい図面を選択します。

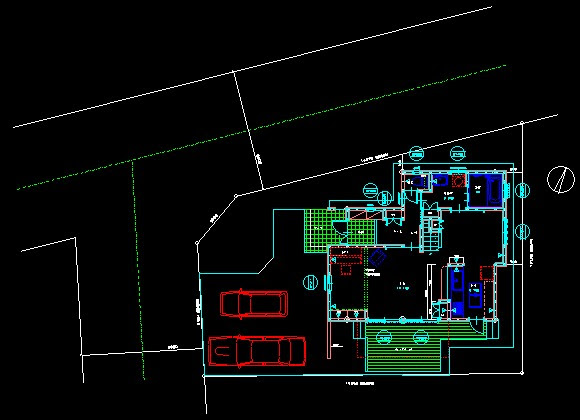

【サンプル:配置図+1階平面図】
図面表示9

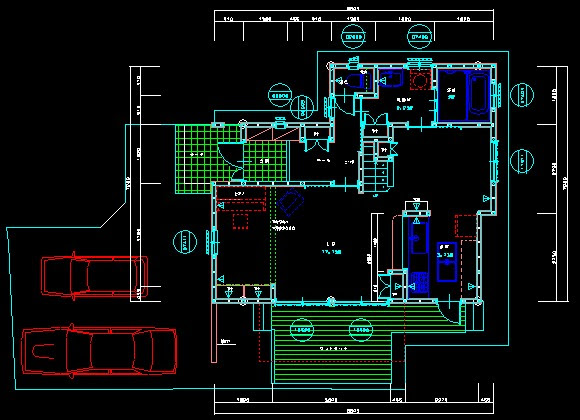

【サンプル:平面図】
図面表示7

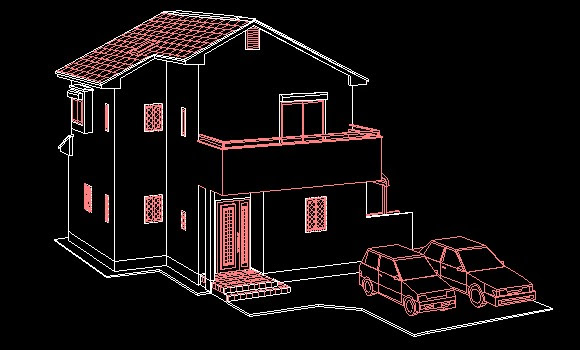

【サンプル:外観パース】
図面表示8

【サンプル:内観パース】
図面表示10

描画ペンを切り替えますと、選択したペンで画面に表示されます。
ペンの設定については「作画ペン設定」を参照します。
また、図面表現を切り替えますと、ノーマルかフリーハンドで表示されます。

[終了]ボタンを押しますと、[図面表示]を終了します。
図面表示3

図面表示4

建具表と壁枠組立面図は、メニューが3段階になっています。
1階建具表をクリックしますと、下記のように1階建具表が表示されます。
壁枠組立面図も同様の方法で選択して下さい。

図面表示5
 ⇒
図面表示6
